BBV43 碳钢锅炉底部排污阀

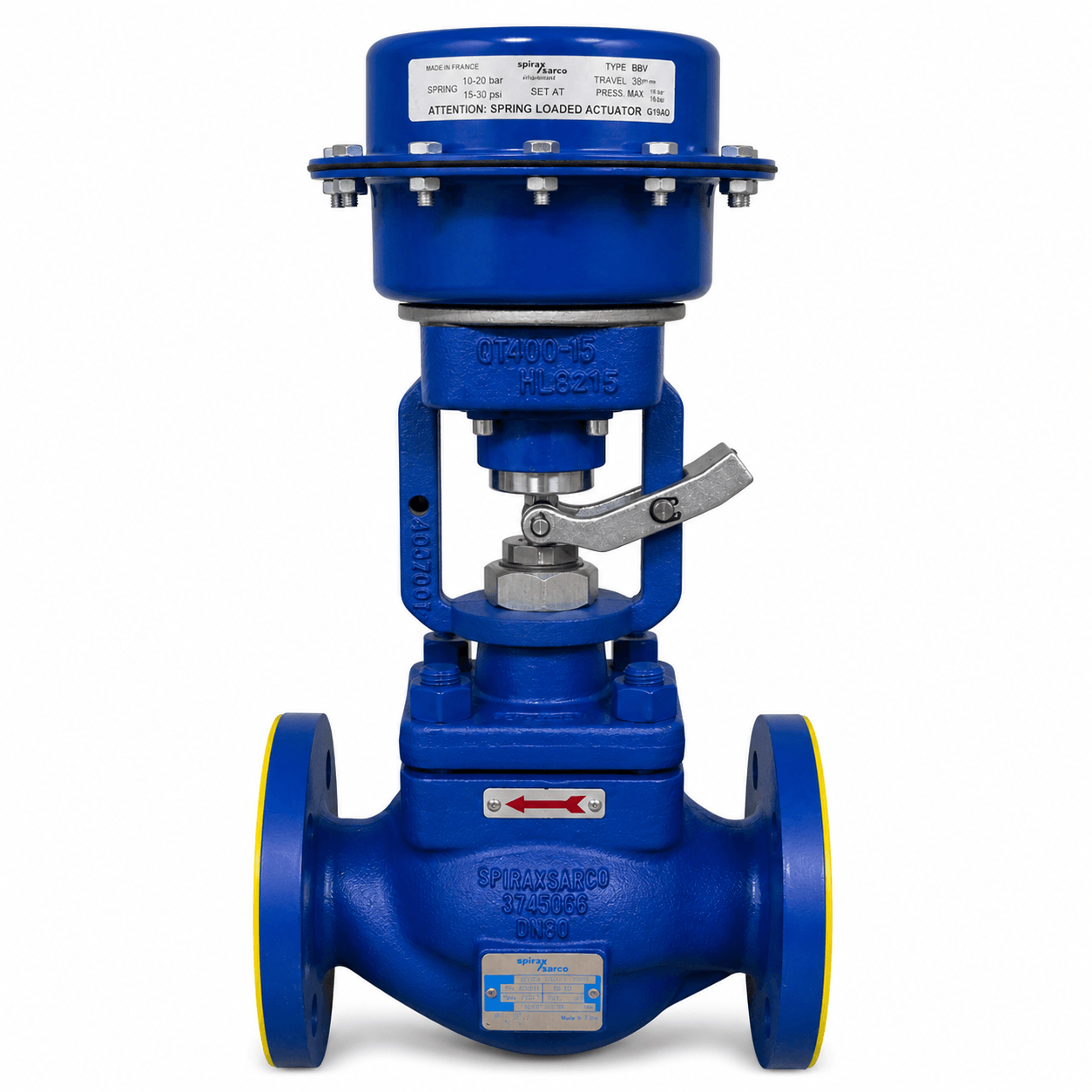

BBV43 碳钢锅炉底部排污阀专为高强度排污工况设计，支持手动与气动执行配置，可按口径快速选择规格并发起咨询。
耐磨司太立阀座支持手动与气动执行可扩展自动排污控制
关键参数
阀体材质碳钢阀体，适用于高强度锅炉底部排污
可选口径DN15 至 DN50
连接标准EN 1092 PN40 / ASME 150 / ASME 300
执行方式纯手动或带手动杆气动执行
1. 产品概述
BBV43 是专为清除蒸汽锅炉底部的悬浮物、沉积固体以及水分而设计的碳钢排污阀，属于底部排污系统中的核心执行部件。若您需要先了解底部排污的工作目的、排污节奏与排污罐配置逻辑，也可以先阅读锅炉房中的底部排污原理。
- 应用警告：本产品仅限在额定的压力和温度范围内，用于清除锅炉水中非金属类的污泥和沉积物。为获得最佳性能，请确保锅炉水的 TDS（溶解性总固体）值符合锅炉操作说明。
- 核心优势：
- 专为锅炉底部排污这一极其恶劣的工况定制研发。
- 专属的自调节和自清洁阀杆密封设计，极大降低了维护频率。
- 介质流动压力有助于阀门的紧密关闭，防止泄漏。
- 符合欧洲压力设备指令 2014/68/EU，并可提供 EN 10204 3.1 材质证书。
2. 驱动版本与自动化扩展
BBV43 提供两种初始版本，所有纯手动版本均可轻松升级为自动气动版本：
- BBV43 PN/M：气动执行版本（自带手动操作杆）。在断电或气源故障时，阀门通过内置弹簧自动复位关闭（Spring-to-close）。
- BBV43 M：纯手动版本（自带手动操作杆）。
自动化与可选配件
- 排污控制器：与斯派莎克TDS 排污控制产品配合使用，可实现“定时自动排污”，在确保排污达标的同时将热量损失降至最低，避免人工操作的遗漏或重复。
- 机械开关盒：可安装于阀门上，并连接至排污控制器或 BMS（楼宇/系统管理）系统，用于实时监测并指示“阀门未关闭”的异常状态。
- 其他配件：气动执行器升级套件、物理锁定套件、以及可直接安装在执行器侧面的 1/4" 三通电磁阀。
在自动化锅炉房中，底部排污动作通常还需要与液位控制和水质管理策略协同考虑，以兼顾安全运行、蒸汽品质与锅炉热效率。
3. 核心技术参数
- 口径范围：DN15, DN20, DN25, DN32, DN40, DN50（对应英制 1/2" 至 2"）
- 管道连接标准：法兰 EN 1092 PN40、法兰 ASME 150、法兰 ASME 300
流量系数（Kvs）与阀座直径
| 口径 | Kvs | 阀座直径 |
|---|---|---|
| DN15 | 4.9 | 22 mm |
| DN20 | 7.2 | 22 mm |
| DN25 | 10.0 | 22 mm |
| DN32 - DN50 | 18.0 | 25 mm |
最低驱动气源压力（气动版本）
执行器所需的最低气源压力取决于阀门两端的压差（ΔP）：
| 压差 | DN15 - DN25 | DN32 - DN50 |
|---|---|---|
| 10 bar g | 0.7 bar g | 1.8 bar g |
| 20 bar g | 1.1 bar g | 3.3 bar g |
| 40 bar g | 1.7 bar g | 不适用 |
| 100 bar g | 3.6 bar g | 不适用 |
4. 关键材质明细（BBV43 碳钢专属）
- 阀体（Body）与阀盖（Cover）：碳钢（Carbon Steel）
- 阀芯（Plug）与阀座（Seat）：不锈钢 + 司太立合金（Stainless Steel + stellite），具备极强的抗冲刷和耐磨能力。
- 阀座垫片（Seat gasket）与阀盖垫片（Cover gasket）：增强型膨胀石墨。
- 密封填料（Packing）：可选 PTFE（聚四氟乙烯）或石墨（Graphite）。
- 阀盖螺母与螺柱：
- 配备 PTFE 填料时：碳钢
- 配备高温石墨填料（H）时：不锈钢
- 执行器主要部件：支架（球墨铸铁 SG Iron）、隔膜（增强 NBR）、弹簧（弹簧钢）、主轴 / 控制杆（不锈钢）。
5. 压力与温度极限（TMA / PMA）
注意：如果工艺流体温度低于零度，且环境温度低于 +5°C，阀门和执行器的外部运动部件必须进行伴热保温，以维持正常运行。
A. EN 1092 PN40 标准
- 最大允许压力（PMA）：40 bar g @ 50°C
- 最大允许温度（TMA）：400°C @ 23.8 bar g
- 最低允许温度：-29°C
- 标准 PTFE 填料（P）最大运行限制：250°C @ 30.4 bar g
- 高温石墨填料（H）最大运行限制：400°C @ 23.8 bar g
- 最低运行温度：-10°C（冷态水压试验压力：60 bar g）
B. ASME 300 标准
- 最大允许压力（PMA）：51.1 bar g @ 38°C（740 psi g @ 100°F）
- 最大允许温度（TMA）：425°C @ 28.8 bar g（797°F @ 418 psi g）
- 最低允许温度：-29°C
- 标准 PTFE 填料（P）最大运行限制：250°C @ 41.9 bar g
- 高温石墨填料（H）最大运行限制：425°C @ 28.8 bar g
- 最低运行温度：-29°C（冷态水压试验压力：77 bar g）
C. ASME 150 标准
- 最大允许压力（PMA）：19.6 bar g @ 38°C（284 psi g @ 100°F）
- 最大允许温度（TMA）：425°C @ 5.5 bar g（797°F @ 80 psi g）
- 最低允许温度：-29°C
- 标准 PTFE 填料（P）最大运行限制：250°C @ 12.1 bar g
- 高温石墨填料（H）最大运行限制：425°C @ 5.5 bar g
- 最低运行温度：-29°C（冷态水压试验压力：77 bar g）
6. 尺寸与重量（参考值）
以下为法兰标准为 PN40 和 ASME 300 的阀门总重（含气动执行器与手动杆，尺寸可能因具体配置微调）：
| 口径 | 参考重量 | 法兰面间距 |
|---|---|---|
| DN15 | 约 10.0 kg | 130 mm / ASME 为 190.5 mm |
| DN20 | 约 10.8 kg | 150 mm / ASME 为 190.5 mm |
| DN25 | 约 11.0 kg | 160 mm / ASME 为 196.9 mm |
| DN32 | 约 17.5 kg | 180 mm |
| DN40 | 约 18.0 kg | 200 mm / ASME 为 235.0 mm |
| DN50 | 约 21.0 kg | 230 mm / ASME 为 266.7 mm |
注：气动执行器顶部距管道中心线高度约在 330 mm - 359 mm 之间。
7. 维护备件与订购指南
斯派莎克提供以下可替换备件包（订购时需提供阀体铭牌上的完整产品描述）。如果现场需要先确认锅炉水样或排污控制设定，建议同时参考取样冷却器与相关控制产品页面，以便完善整套锅炉控制方案：
- 执行器锁紧螺母
- 垫片套件（非波纹管密封型）
- 阀杆密封套件
- 包含：PTFE 转换为石墨的改装包、纯石墨填料包
- 阀芯阀杆与阀座套件
- 快开型阀内件，不提供垫片
标准选型代码示例解析
BBV 4 3 P W S U S S DN20 PN40 PN/M
- BBV：锅炉排污阀（Boiler blowdown valve）
- 4：碳钢阀体（Carbon steel）
- 3：法兰连接（Flanged）
- P：PTFE 密封（如果选石墨则为 H）
- W：司太立合金阀座（Stellite）
- S：标准阀内件（Standard trim）
- U：非平衡式（Unbalanced）
- S：标准阀盖（Standard bonnet）
- S：标准螺栓（Standard bolting）
- DN20：阀门尺寸
- PN40：连接标准
- PN/M：带手动杆的气动版本（如果仅写 M 则为纯手动）
